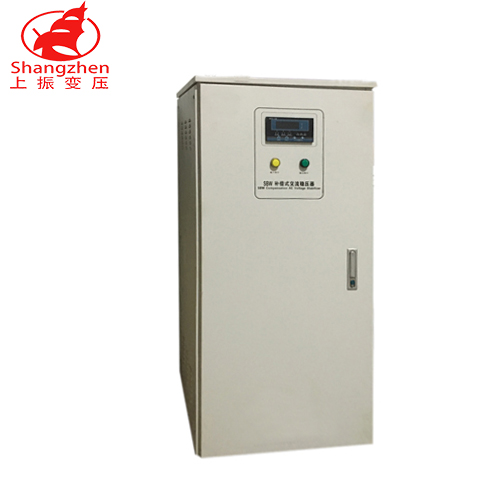

SBW-JG系列激光切割机专用稳压器

所属分类：大功率补偿式电力稳压器
浏览次数：438次
发布日期：2021-12-24 09:13:09

我要询价

产品概述
技术参数
适用场地

SBW-JG系列激光切割机专用稳压器：是我厂参考国内外先进技术，同时结合进口及国产激光切割设备的工作特性，专为激光切割设备专门而设计的一款节能防护型稳压器，针对切割机设备激光头接触工件的瞬间产生的大电流导致的瞬间压降问题，该款专用稳压器专门在采样系统设计配置了瞬时自动跟踪采集电压电路，能够瞬间自动控制补偿保持输出电压的稳定。

应用范围：该系列激光切割设备专用稳压器可配置于：大族、奥华、霆耀、通快、三菱、法利莱、欣宇、雷越、普瑞玛、威猛、等进口及国产激光切割设备专用稳压。

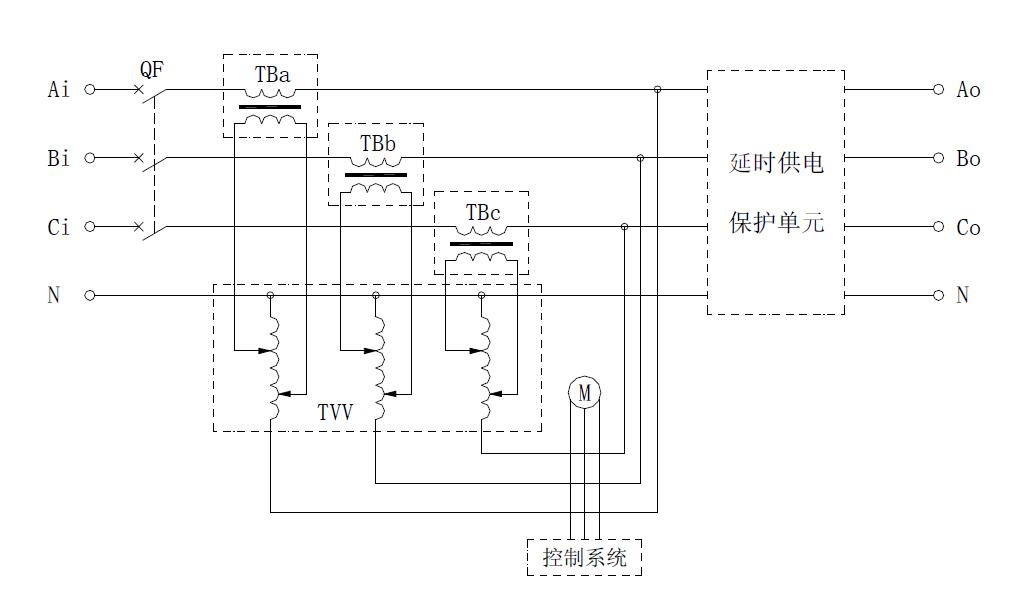

一、工作原理简介：

经过AD真有效值采样模块实时检测电压信号经过真有效值控制电路芯片转换高速精密运算同时触发控制系统高速比较器将信号输送至CPU单片机控制系统根据wenkechina预先设定的参数驱动控制伺服驱动单元触发伺服电路调节系统从而改变补偿电路电压的增减，达到稳定的输出电压。

二、主要技术参数

型号指标		SBW-JG系列激光切割机专用稳压器
输入特性	输入电压范围（VAC）	常规产品：三相（线电压）380V±20% （即：304V-456V）
	频率（Hz）	50Hz/60HZ
	相数	3Ø（三相五线制）
输出特性	输出电压（VAC）	常规产品380V±1到5%可任意设定输出电压
	额定容量	此系列具备容30KVA到3000KVA
	工作频率（Hz）	50Hz/60Hz
	响应速度	输入电压相对于额定值跃变在±10%时稳定时间小于1s
	波形	输出电压波形与输入电压波形相比较，其相对谐波含量的增量≤1%。
	过载能力	过载60%情况下，持续时间≥5min
	效率	≥98%
其它特性	显示功能	能显示输入输出电压、输出电流值，及故障告警状态指示等。
	显示方式	指针显示、LED数码显示、LCD液晶屏显示（可选配置）
	告警及保护功能	具有延时输出，过压、欠压、过载、短路、过热、缺相、逆相等告警及保护功能，及故障有条件自动转旁路功能，并在故障恢复后，能够自动恢复稳压供电。
	工作温度（℃）	-15℃+55℃
	耐压及绝缘	耐压2000V电压一分钟无击穿无弧；绝缘＞5MΩ 。
	相对湿度（RH）	10%-90%
	海拔高度	≤1500M,1500~4000M之间根据国标GB/T3859.2，每增加100M功率降低1%。
	噪音(dB)	＜55dB
	执行标准	整机执行标准为 JB\T 7067—2002 ，温升限值符合GB6450-86标准。
备注：以上为常规产品指标，特殊要求需和我公司技术部商定确认。

三、规格型号选择：

常规型号规格	容量KVA	电流(A)	产品尺寸（cm）宽深高	毛重（kg）
SBW-JG-30KVA	30	45A	5507501000	230KG
SBW-JG-50KVA	50	76A	5507501000	250KG
SBW-JG-80KVA	80	121A	6508501150	290G
SBW-JG-100KVA	100	152A		300KG
SBW-JG-120KVA	120	182A		320KG
SBW-JG-150KVA	150	227A	7309501500	480KG
SBW-JG-180KVA	180	273A		500KG
SBW-JG-200KVA	200	303A		530KG
SBW-JG-225KVA	225	341A	7309501550	550KG
SBW-JG-250KVA	250	379A	7309501550	600KG
SBW-JG-300KVA	300	455A	12009001900	680KG
SBW-JG-320KVA	320	486A		860KG
SBW-JG-350KVA	350	530A		910KG
SBW-JG-400KVA	400	608A		1100KG
SBW-JG-450KVA	450	681A	120010002000	1200KG
SBW-JG-500KVA	500	760A	120010002000	1300KG
SBW-JG-600KVA	600	912A	10507502200双柜	1500KG
SBW-JG-800KVA	800	1216A	12008502200 10508502200	1750KG
SBW-JG-1000KVA	1000	1519A		1850KG
SBW-JG-1200KVA	1200	1823A		1950KG
SBW-JG-1400KVA	1400	2127A	150011002200 105011002200	2310KG
SBW-JG-1600KVA	1600	2431A		2450KG
SBW-JG-1800KVA	1800	2734A		2550KG
SBW-JG-2000KVA	2000	3038A		3150KG
SBW-JG-2400KVA	2400	3646		3480KG
三相容量最大可做到3000KVA ；特殊规格请联系我公司技术部确认。
